Система прецизионного кондиционирования ЦОД Stack M1 (Stack Telecom), 4-ая очередь

Площадь серверного зала новой очереди современного ЦОД компании Стек Телеком, являющейся флагманом российского IT рынка, составляет более 600 кв. м. и рассчитана на размещение 300 стандартных (600х1000мм) серверных стоек. Высота фальшпола составляет 700 мм, высота от фальшпола до фальшпотолка более 2600 мм. Ширина холодного коридора - 1200 мм, горячего - 1000 мм, что обеспечивает комфортную эксплуатацию размещаемого в серверном помещении оборудования в соответствии с передовыми тенденциями проектирования и строительства центров обработки данных. Внутри серверного помещения в холодных коридорах поддерживается температура +18˚С ±2˚С при температуре снаружи от -30˚С до +45˚С. При температуре наружного воздуха больше +45˚С задействуется система установленных под фальшполом мелкодисперсных распылителей. Также организованы отдельные системы для вентиляции и охлаждения помещений электрощитовой, аккумуляторной, операторской, клиентских и других технических и вспомогательных помещений ЦОД.

Система кондиционирования серверного зала 4-й очереди ЦОД Stack M1 изначально предполагалась как уникальное решение для российского рынка.

В ходе предварительных проектных изысканий и выборе идеального технического решения, Заказчиком были установлены самые высокие требования к массогабаритным характеристикам оборудования прецизионного кондиционирования воздуха, а также к лимиту электроэнергии, потребляемой климатическим оборудованием и инженерными системами центра обработки данных. В соответствии с утвержденным Техническим заданием, требовалось отвести около 2 000 кВт тепла, при минимальном использовании площади серверного зала для размещения климатического оборудования.

Инженерами и проектировщиками «ИК Гулливер» была выбрана проверенная временем классическая схема охлаждения серверного зала: прецизионные кондиционеры шкафного типа с выносными воздушными конденсаторами. Были применены шкафные кондиционеры производства Climaveneta ощутимой холодопроизводительностью 125 кВт. Всего в зале ЦОД установлено 15 шкафных прецизионных кондиционеров, которые выбирались среди ведущих европейских производителей как по оптимальным техническим характеристам (холодопроизводительность, потребляемая мощность), так и по принципу минимальных массогабаритных параметров. Промышленные шкафные прецизионные кондиционеры Climaveneta модели I-AXU 150LT, изготовленные на заводе компании в Италии, используют современные инверторные технологии, что является оптимальным при необходимости снижения энергопотребления.

Одной из сложностей при проектировании ЦОД оказалось отсутствие необходимых свободных площадей на уровне земли и кровле здания для установки воздушных конденсаторов. Поэтому проектировщиками и инженерами «ИК Гулливер» было разработано решение по размещению системы конденсаторов на фасаде здания, на специально оборудованной эстакаде длиной 96 метров. Были применены воздушные конденсаторы компании LU-VE с частотным управлением вентиляторами. Передовые технологии, использованные при разработке и производстве конденсаторов LU-VE позволяют при минимальных габаритных размерах обеспечить максимальный теплосъем. Для надежной работы в условиях возможных летних пиковых температур, предусмотрено дополнительное орошение конденсаторов предварительно подготовленной водой от установки осмоса (заводское исполнение).

Особенностью данной системы прецизионного кондиционирования является реализованное проектное решение, касающееся увлажнения воздуха серверного зала ЦОД. Вместо традиционного использования электрических паровых увлажнителей, опционально устанавливаемых в шкафных кондиционерах большинства производителей, были применены отдельные увлажняющие устройства (атомайзеры) - адиабатические системы увлажнения компании Carel с форсуночным распылением высокого давления (до 70 bar) модели HumiFog.

Для поддержания необходимой влажности в помещении ЦОД потребовалось бы выпаривать 180 литров воды в час электродными пароувлажнителями, для этого пришлось бы расходовать 135-150 кВт электроэнергии в час. Благодаря реализованному проектному решению с атомайзерами HumiFog удалось значительно снизить энергопотребление на увлажнение – до 1,5 кВт/час. Увлажнители Carel производят распыление необходимых объемов воды форсунками, расположенными под фальшполом. Далее охлажденный и влажный воздух поступает к серверным стойкам через перфорированные плиты фальшпола, обеспечивая заданные параметры температуры и влажности, необходимые для надежной работы серверного оборудования.

Таким образом, расчетный коэффициент энергоэффективности (PUE) 4-ой очереди ЦОД М1 компании Стек Телеком составил величину 1,3. Что является отличным показателем энергоэффективности для современных центров обработки данных подобного масштаба и уровня сложности.

См. также - Система бесперебойного питания и гарантированного энергоснабжения для 4-й очереди крупнейшего ЦОДа Stack M1 (Stack Telecom)


Помещение будущего серверного зала ЦОД, начало работ

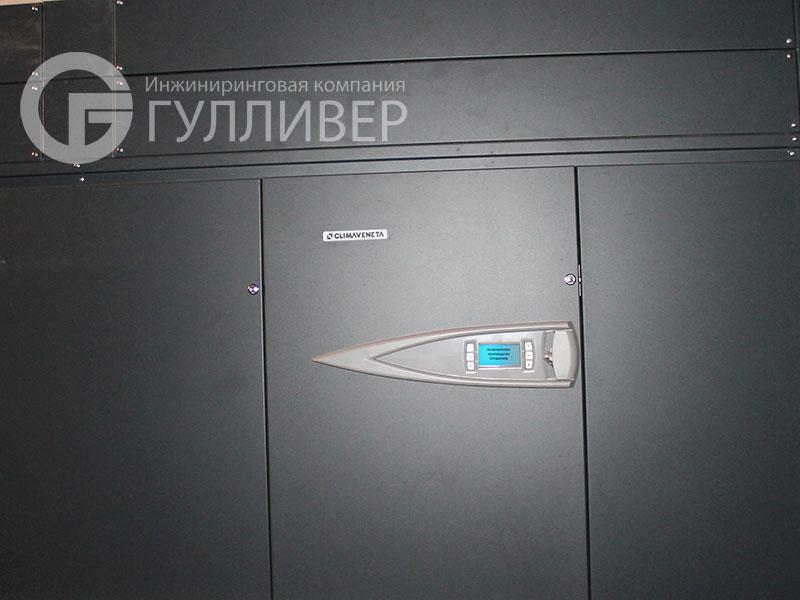

Установка шкафных прецизионных кондиционеров Climaveneta в серверном зале
